想要更直观地感受崇义(本地)卷扬启闭机QHQ卷扬启闭机好货直供产品的魅力吗？那就赶紧点击视频，开启你的采购之旅吧！
以下是:崇义崇义(本地)卷扬启闭机QHQ卷扬启闭机好货直供的图文介绍

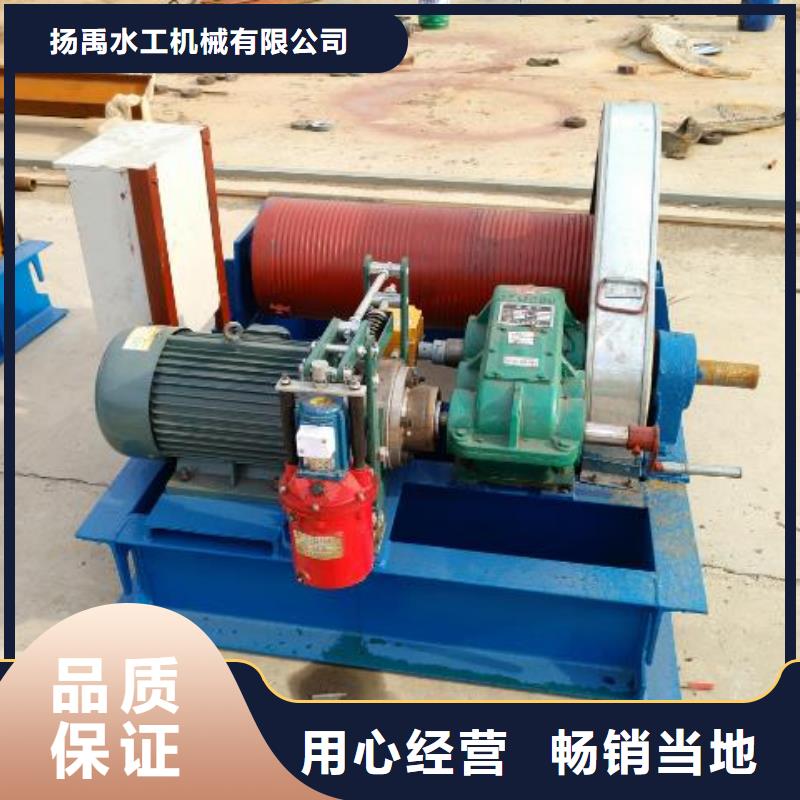

卷扬启闭机：
1、安装时底座地基应牢固平整，留有底脚螺丝的位置，启闭机到位后，找平浇灌成型。
2、启闭机的丝杆必须平行于闸门研磨轨道表面，同时垂直于吊耳轴，双吊点式两个机座必须在同一平面上，两个丝杆平行，同时垂直于吊耳轴，手摇或带电启闭机，先手摇上下启动几次，达到规范后方可带电使用；带电操作时，设有下降深度控制器，但操作人员不得擅自离开场地，以防因电路等故障，造成碰撞事故的发生。

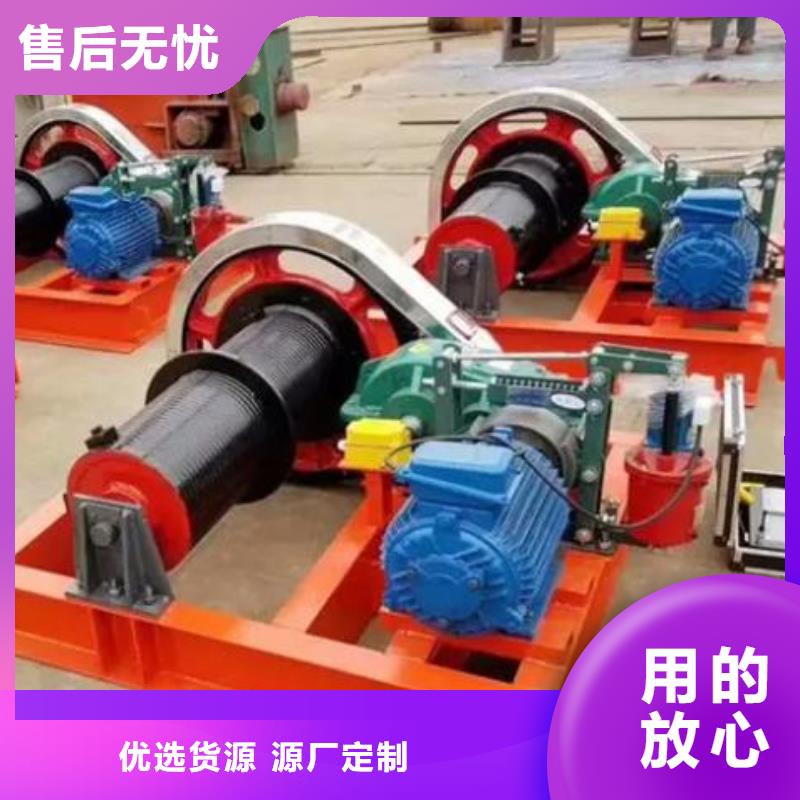

二、QPQ/QPK卷扬式启闭机：
1、安装时底座地基应牢固平整，留有底脚螺丝的位置，启闭机到位后，找平浇灌成型。
2、先将钢丝绳绕在平衡轮上，绳长两边均分，通过动滑轮组把钢丝绳绕上去，同时把两端固定在卷筒端部。
启闭机的主要参数
1.卷扬启闭机直流电磁液压松闸制动器配硅整流器操作
正常启闭时采用交流电源，直流电磁铁由通过硅整流的交流电源供电，操作制动器。此时电动机正常接入交流电工作，电动机驱动圆柱齿轮减速器(开式传动通常为二级，闭式传动通常为四级) 和卷扬装置启闭闸门，而离心调速器由于转速较低，不参与工作。快速下降时，直流电磁铁直接从蓄电池室接入直流电源，操作制动器，此时电动机不通电，闸门自重及水柱、加重等竖直向下的力迫使卷扬装置、减速器和电动机旋转。当减速器高速轴达到一定转速时，安装于其上的离心调速器动作，控制闸门快速下降。在离底槛约0.3m时，主令控制器动作，自动切断直流电源，制动器抱闸，使闸门悬挂在底槛之上。过5S后，时间继电器动作，接通直流电源，使直流电磁铁继续工作，松开制动器而将闸门下降至底槛，闸门下降至底槛时的速度应控制在5m/min 以内，因此闸门悬挂位置不能离底坎太高；此时若交流电恢复供应，时间继电器也可接通交流电源，松开制动器后使电动机也投入工作，而将闸门下降至底槛。
卷扬启闭机适用于大、中、小型水电站、水库、河流水产养殖业等水利水电工程。螺杆启闭机的安装步骤
1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到90％以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接。
3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、在安装时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
5、 对于产品的电气设备的安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。
6、 在产品安装完毕，要对机器进行清理，补修已损坏的保护油漆，灌注润滑脂。卷扬式弧门启闭机选用指南
当数扇闸门由一台启闭机操作时，这启闭机除了有升降机构外，尚需有一个或两个走行机构。有一个走行机构的有：台车式启闭机和单向门式启闭机；有两个走行机构的卷扬启闭机。 对于无闭门力露顶式启闭机闸门，要改变启闭机螺杆吊孔形状，将螺杆吊孔由圆形改为长椭圆形，利用长形螺孔与圆螺栓在竖直方向的间隙，使螺杆在启闭机与闸门间有一个自由活动的余地来触发行程开关达到自动保护（报警或停机）目的。其电控原理与安装方法是：将行程开关和挡块分别装在螺杆和闸门吊座上，调整好挡块与行程开关触杆（轮）之间的距离使其接触但不能使限位开关动作。人工启闭时将行程开头的常开触点接到报警器的回路即可。电动启闭时将行程开关的常闭触点接到控制电动机运转的总交流接触器的线圈回路，将行程开关的常开触点接入报警器线路，闭闸或误操作时，闸门利用自重下降，当闸板下缘接触到闸底或在下降途中遇到障碍物阻止闸门下降时，闸门将静止不动，但螺杆能通过椭圆形螺孔与圆螺栓之间的竖向间隙仍能下降，使挡块与行程开关的距离缩小以致触动行程开关动作，此时行程开关的常开触点闭合接通报警电路发出报警信号，提醒操作人员注意并停机（指人工启闭）；常闭触点断开，交流接触器线圈失电，主触头断开而自动停机（指电动启闭），从而避免顶闸事故的发生。
【铸铁闸门、】厂家直销,价格合理,优质优价,赢得客户的信赖,河畔水利机械厂欢迎广大客户前来选购.欢迎选购【铸铁闸门、】,诚信经营,您的放心之选,诚信为本。
1．工程施工单位，要将闸门启闭机应安装在平整坚实、视野良好的地基之上，机身和地锚必须牢固。要求卷扬启闭机与导向滑轮中心线应垂直对正，闸门启闭机距离滑轮一般应不小于十五米。
2．在调装作业前，应检查钢丝绳、离合器、制动器、保险棘轮，传动滑轮等，确定安全可靠，方可操作。钢丝绳在卷筒上必须排列整齐，作业中需保留三圈。在作业时，不准有人跨越启闭机的钢丝绳经防止出现意外。
3．在吊运重物需在空中停留时，除使用制动器外，并应用棘轮保险卡牢。操作时，严禁擅自离开岗位。
4．工作中要听从指挥人员的信号，信号不明或可能引起事故时，应暂停操作，待弄清情况后方可继续作闸门启闭机业。作业中突然停电，应立即拉开闸刀，并将运送物件放下。 螺杆式启闭机在器件方面的选用原则
